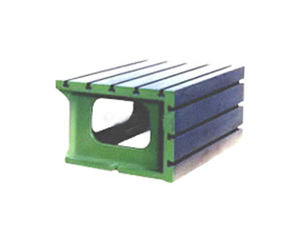

劃線方箱是用鑄鐵或鋼材制成的具體6個工作面的空腔正方體，其中一個工作面上有V型槽。（也可加工T型槽。可按用戶需要求加工定做）方箱。用于鉗工立體劃線和機械零件的平行度、垂直度的測量和檢驗。
按JB/T3411.56-99標準制造，材料HT200，用于零部件平行度、垂直度的檢驗和劃線，
劃線方箱用于檢驗或劃精密工件的任意角度線。
檢定的環境條件：常溫、常濕。2、方箱各工作面不得有銹跡、劃痕、裂紋、凹陷以及影響計量性能的其他缺陷。非工作面應清砂涂漆，棱邊倒角。
檢定方法：對于邊長為315mm及以下的方箱，檢定時在方箱被檢面的兩端各放置1mm的量塊，把刀口形直尺放在量塊工作面上，然后在其各被檢點處用量塊試塞，當量塊組剛剛?cè)霑r的尺寸與兩端量塊尺寸之差為該被檢點對兩端之間的偏差。這一檢定還應在方箱工作面的縱向、橫向和對角線方向的幾個截面上進行。在測得的各個位置的直線中誤差方向一致時取其大值，為該受檢面平面的平面度。
檢驗平板參數表：
| 規格mm | 工作面的平面度 | 工作面的垂直度、平行度及
V型槽對底面和側面的平行度 |
| 精度等級um |
| 1 | 2 | 3 | 1 | 2 | 3 |
| 100 | 3.5 | 7 | 15 | 7 | 15 | 30 |
| 150 | 4 | 9 | 17 | 8 | 18 | 35 |
| 200 | 4.5 | 10 | 20 | 9 | 20 | 40 |
| 250 | 5 | 11 | 22 | 10 | 22 | 45 |
| 300 | 5.5 | 12 | 25 | 11 | 25 | 50 |
| 350 | 6 | 13 | 27 | 12 | 27 | 55 |
| 400 | 6.5 | 15 | 30 | 13 | 30 | 60 |
| 500 | 8 | 17 | 35 | 15 | 35 | 70 |
